Регулировка редуктора газа 2 го поколения.

Регулировка редуктора на карбюраторных и инжекторных автомобилях.

Регулировка электронного редуктора

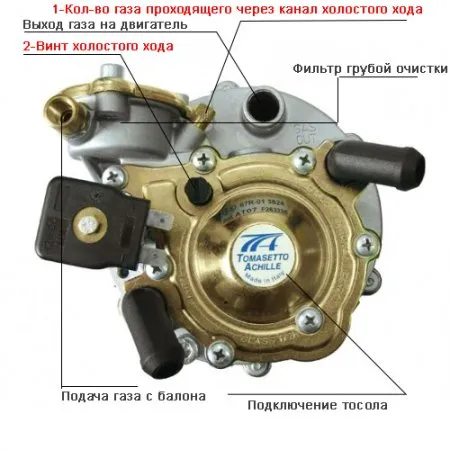

Регулировка редуктора гбо схемаНа электронном редукторе-испарителе (далее «редуктор») есть две основные регулировки:
давления во второй ступени холостого хода цифра2 на рисунке
и количества газа проходящего через канал холостого хода на рисунке цифра 1.
Двигатель нужно завести на бензине и прогреть до рабочей температуры, обороты холостого хода установить 950-1000 об/мин. Выключить подачу бензина и выработать бензин.
Исходное положение регулировок: дозатор вывернут на максимум

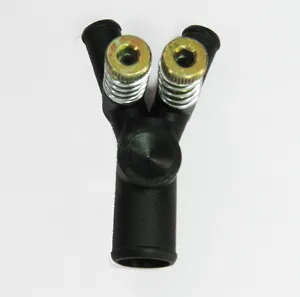

Дозатор газа(максимальное сечение канала подачи газа, если дозатор двухсекционный с раздельной регулировкой по камерам,

1362935323_dozator_gaza_2_pokol_2sekcii

то первая камера на максимум, вторую на минимум), винт холостого хода цифра 2 на редукторе завернуть до конца, а затем отвернуть на 5 оборотов, винт цифра 1 завернуть до конца.

Установка холостого хода

Завести автомобиль на газе и используя подсос установить обороты 1700-2000 об/мин. Теперь в несколько шагов понемногу убирайте подсос и, вращая винт холостого хода цифра 2, найдите максимум оборотов.
(имеется в виду, что винт цифра 2 крутить на откручивание до того момента пока обороты не перестанут расти в большую сторону как только перестали нарастать остановиться!!)
Повторяйте эти шаги до тех пор, пока подсос не будет полностью убран, а двигатель устойчиво работать на холостом ходу.
Понемногу заворачивайте винт цифра 2 до момента когда холостой ход автомобиля станет ближе к реальным оборотам на бензине.

!! Закручивать или откручивать следует помнить что реакция на ваши действия будут происходить с не большой задержкой по времени

потому рекомендую делать медленно и с ожиданием отклика в пару секунд.
Если не получается, то заверните винт чувствительности холостого хода цифра 2 на 2 оборота и повторите сначала.
В итоге цифра 1 винт завернут до конца, двигатель работает на холостом ходу на максимуме — 1100-1200 об/мин).
Винтом холостого хода, заворачивая, убавляем обороты чуть меньше номинальных и затем, отворачивая, устанавливаем 950-1000 об/мин.

Настройка чувствительности редуктора

Понемногу отворачиваем винт цифра 1 до тех пор, пока это не станет влиять на обороты двигателя на холостом ходу,
затем заворачиваем на 0.75-1.25 оборота назад. Пробуем резко «газануть» — двигатель должен хорошо откликаться на педаль «газа».
• Но лучше не трогать его если он изначально был закручен!!
• При условии, что машина имеет объем до 3000 см3 этот винт рекомендую закрутить и не трогать.

Настройка дозатора

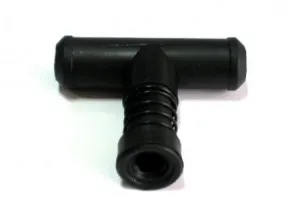

Дозатор газа
На работающем двигателе установите 3000-3500 об/мин

( Можно использовать помощника, но не подсосом ! Я например использую простое решение — подставляю отвертку под тросик газа на дроссельной заслонке.

Тогда обороты постоянные и рука не устает держать тросик),
и заворачивайте винт дозатора до тех пор пока не найдете порог изменения в оборотах.
Крутите винт дозатора больше — меньше, чтобы убедиться в этом.

Дозатор откручивать до тех пор пока обороты не станут изменяться — тесть при сильно закрученном винте соответственно обороты будут падать а при максимально открученном обороты повышаются до тех пор пока не сравняются с давлением подаваемого газа с самого редуктора.

Принцип прост откручивать винт до тех пор пока обороты растут и как только обороты перестали расти немедленно остановиться !!!!
Это действие называется ПОРОГОМ подачи газа когда обороты не растут и не падают !!!
Что бы не ошибиться я делаю этот процесс несколько раз для уверенности что я нашел этот момент -ПОРОГА
Отверните винт дозатора на 0,5-0,75 оборота от найденного порога.
Если дозатор двухсекционный с раздельной регулировкой по камерам, то вышесказанное относилось к первой камере, вторую поставьте на 25-30% закрытой от первой.

Заключительная регулировка

Проводиться так же, в несколько шагов. Пробуем резко нажать на привод «газа», затем заворачиваем винт цифра 2 по 0,25 оборота до тех пор, пока не почувствуется провал в наборе оборотов.

После этого отвернуть винт чувствительности на 0,5 оборота.
Последнюю операцию лучше проводить не на слух, а на «трогание» автомобиля с места на малом «газу».

После этого повторить процедуру настройки дозатора.

Желательно проверить настройку ГБО на содержание СО и кислорода в выхлопных газах.

Содержание СО должно быть в пределах 0.35- 0.45%.
Регулировку проводить винтами подачи количества воздуха на карбюраторе и винтом холостого хода на редукторе. При завышенном СО добавлять на карбюраторе, убавлять на редукторе, при заниженном — наоборот.
Но самым лучшим помощником в настройке ГБО второго поколения является до ужаса удобная вещь как ЭМУЛЯТОР ЛЯМБДА ЗОНДА ( при условии что он присутствует в модификации авто).
Он сразу показывает насколько корректно вы настроили машину по степени сгорания смеси!!! Удобная и не заменимая вещь.
При правильной настройке газа на авто эмулятор показывает на холостых оборотах слегка БОГАТУЮ смесь (горит красная лампочка)
А при наборе оборотов смесь немного БЕДНИТЬСЯ (горит-загорается зеленая лампочка).

Удачной настройки надеюсь это описание настройки вам пригодиться.

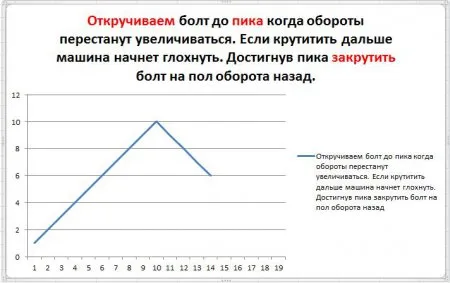

То же самое что описано выше но в графическом изображении.

Диаграма гбоКрутим болт мощности (винт дозатора) на патрубке, что идет от редуктора к дроссельной заслонке. То есть ищем пик поднятия оборотов.
Далее по той же схеме настраиваем болт холостого хода.

ВАЖНО:

С одной оговоркой по болту холостого хода.
Обороты следует сделать такими, что бы не казались завышенными от нормальных или положенных.
!!!!! Если на холостом ходу включается вентилятор и машина сильно начинает глохнуть то !!!!! ищите нужные обороты не до пика поднятия оборотов,
а после пика (когда пик достигнут и мы дальше крутим то обороты падают, но смесь получается достаточно богатой.
Что бы компенсировать включение вентилятора или любой другой дополнительной нагрузки.
Таким способом вы настроили ваш автомобиль как того требует ваш двигатель.
